Federklappgelenk m. Gleitschild f. Schneeschieber Wasserstangen

 Dieses federdruckgestützte Klapp-Gleit-Schneeschild wird als Nachrüstsatz für den Photovoltaik Schneeschieber Profi Spezialkunststoff 54x12 X-Fest angeboten. -

Achtung, dies ist das Gleitschild für Kunden, die eine Wasserteleskopstange haben. Alle, die keine Wasserteleskopstange haben, müssen das Gleitschild für Teleskopstangen bestellen, da dieses Gleitschild einen Gewindeanschluss für die Wasserteleskopstangen hat.

Mit diesem Klapp-Gleitschneeschild können Sie 1. größere Schneemassen räumen und 2. einfacher Arbeiten ...

 Made in Germay

Das Problem:

Gerade sehr flache Anlagen mit einem Aufstellwinkel von weniger als 30 Grad hatten das Problem, den Schneeschieber bis nach oben zu bekommen, da der Schneeschieber über den Schnee nach oben auf die Anlage gebracht werden muss. Durch den flachen Winkel stellte sich das als umständliches Unterfangen heraus. Teilweise wurde der Schnee über die PV Anlage nach oben hochgedrückt, um ihn dann, oben angekommen, wieder nach unten zu ziehen. Gerade bei großen Schneemassen ist das nicht wirklich einfach. Grundsätzlich ist es einfacher, den Schnee vom Dach zu ziehen, als diesen vom Dach zu schieben, da zu starke Druckkräfte auf die Stange, im Gegensatz zu Zugkräften, immer problematisch sind.

Auch berichteten uns Kunden aus dem Bayrischen Wald und Österreich, dass ein höherer Schneeschieber bedingt durch die großen Schneemassen von Vorteil wäre. Da das Schneeschild den Schneeschieber in der Höhe vergrößert, wurden wir auch dieser Anforderung gerecht.

Achtung:

Sie benötigen den Schneeschieber XFest für Wasserteleskopstangen für dieses Produkt ! Es ist ein Nachrüstset für den Schneeschieber und kann nicht alleine betrieben werden.

Die Lösung:

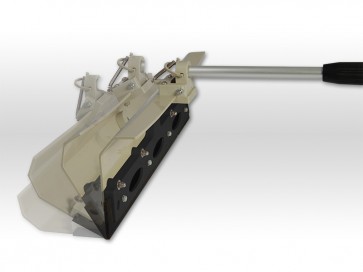

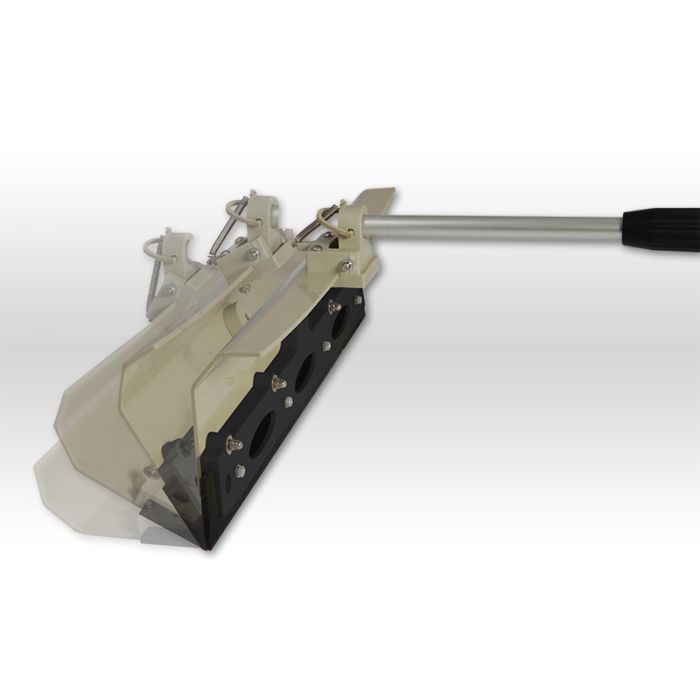

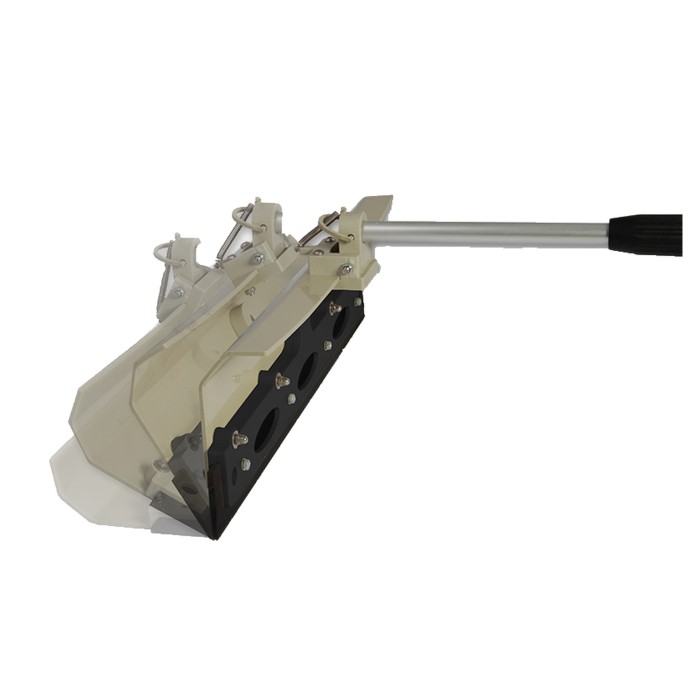

Das aktive Federdruck-Klapp-Gleit-Schneeschild wird mit den im Lieferumfang enthalten Kunststoffschrauben an den vorhandenen Schneeschieber 54x12 X-festgeschraubt. Hierdurch sind die Edelstahlschrauben von dem Klapphalter verdeckt. Auf dem Hauptbild sehen Sie eine Fotomontage, wie der Klapphalter Schritt für Schritt umklappt. Wenn der Klapphalter komplett umgeklappt ist, liegt das Gleit-Schneeschild auf dem Schnee und der Klapphalter kann nun wie auf einem Schlitten geführt nach oben gedrückt werden. Sollten Sie mal über eine Stelle kommen, wo kein Schnee mehr ist, ist dieses vollkommen unproblematisch, da wir hier extra Kunststoffschrauben aus der Industrie eingesetzt haben. Es können so also keine Kratzer durch Metallschrauben entstehen.

Oben angekommen, brauchen Sie nun nur noch an der Teleskopstange zu ziehen und das Schneeschild mit dem Schneeschieber stellt sich auf. Hierdurch wird ein kraftoptimiertes Arbeiten möglich und das Schneeräumen der Photovoltaikanlage macht nun noch mehr Spaß.

Das Gleit-Schneeschild hat eine Aufnahme für unsere Teleskopstange mit Metall-Klick-Mechanismus. Sie stecken die Alustange mit den beiden Metalldruckfederknöpfen in die Aufnahme (siehe Bild mit Hand) und die beiden Metallknöpfe rasten sicher in das Vollmaterial ein. Um die Stange nun wieder zu lösen, haben wir einen Druckring entwickelt (im Lieferumfang enthalten) der an dem Klappgelenk eingeklickt ist. Dieser Ring hat an jeder Seite zwei Nasen, die in die Löcher genau so tief reinpassen, dass, wenn man den Ring zusammendrückt, die Metalldruckfederknöpfe von der Teleskopstange im Vollmaterial so zurückgedrückt werden, dass die Stange entriegelt und einfach herausgezogen werden kann. Wir empfehlen den Ring bei der Arbeit auf dem Dach abzumachen. Der Ring hält zwar an dem Klapphalter, nur ist es ja ärgerlich, wenn dieser mit dem Schnee runterfällt und erst im Frühjahr gefunden wird.

Zusätzlich haben wir mit dem Gleit-Klapp-Schneeschild dem Schneeschieber eine zusätzliche Raumhöhe gegeben. So wird die Schneehöhe durch dieses Nachrüstset um das doppelte angehoben, so dass nun auch die Kunden in Österreich und Bayrischen Wald noch besser den vielen Schnee entfernen können.

• 49 cm breit Höhe incl. montiertem Schneeschieber 15,5 cm
• incl. 4 x Industrie-Kunststoffschrauben (Hutmutter und Zahnscheibe werden vom Schneeschieber genutzt)
• zusätzlich 2 längere Industrie-Kunststoffschrauben für die Kunden, die noch zusätzlich den Abstandhalter für Schneeschieber befestigen möchten.
• incl. Druckring (Foto mit Hand)
• mit stabiler vormontierter Feder
• Lieferumfang ohne Schneeschieber xFest für Wasserteleskopstangen

Montage:

Um das Klapp-Gleitschneeschild zu montieren ist es notwendig, den Konus von dem Schneeschieber abzuschrauben. Nun wird der Schneeschieber so auf das Schild gelegt, dass die Hutmuttern nach innen zeigen und nicht durch das Schild durchzeigen, da sonst die Hutmutter auf das PV Glas drücken würde. Nun noch die Industrie-Kunststoffschrauben von außen durchstecken und von innen die Zahnscheibe aufsetzen, um die Mutter festziehen.
